Jenis-jenis dan cara penggunaan rambu ukur

Rambu Ukur Dalam ilmu ukur tanah, banyak sekali alat ukur yang digunakan dalam berbagai macam pengukuran. Ada berbagai macam pengukuran, yaitu pengukuran sipat datar, pengukuran sudut, pengukuran panjang, dan lain-lain.

Alat ukur yang digunakan pun ada yang sederhana dan modern, yang masing-masing bekerja sesuai dengan fungsinya.

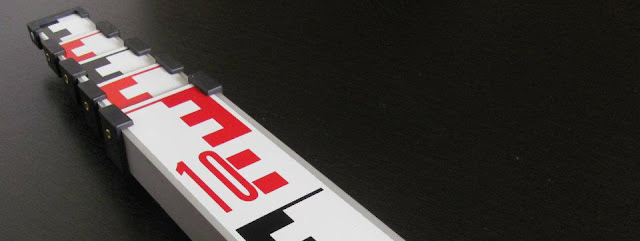

Seperti yang telah kita ketahui bahwa permukaan bumi ini tidak rata, untuk itu diperlukan adanya pengukuran beda tinggi baik dengan cara barometris, trigonometris ataupun dengan cara pengukuran penyipatan datar. Alat yang digunakan dalam pengukuran sipat datar salah satunya adalah rambu ukur. Rambu ukur dapat terbuat dari kayu, campuran alumunium yang diberi skala pembacaan.

Ukuran lebarnya 4 cm, panjang antara 3m-5m pembacaan dilengkapi dengan angka dari meter, desimeter, sentimeter, dan milimeter. Umumnya dicat dengan warna merah, putih, hitam, kuning.

Selain rambu ukur, ada juga waterpass yang dilengkapi dengan nivo yang berfungsi untuk mendapatkan sipatan mendatar dari kedudukan alat dan unting-unting untuk mendapatkan kedudukan alat tersebut di atas titik yang bersangkutan. Kedua alat ini digunakan bersamaan dalam pengukuran sipat datar.

Rambu ukur diperlukan untuk mempermudah/membantu mengukur beda tinggi antara garis bidik dengan permukaan tanah.

Jenis – jenis Rambu Ukur Rambu untuk pengukuran sipat datar (leveling) diklasifikasikan ke dalam 2 tipe, yaitu:

1. Rambu sipat datar dengan pembacaan sendiri

a) Jalon

b) Rambu sipat datar sopwith

c) Rambu sipat datar bersen

d) Rambu sipat datar invar

2. Rambu sipat datar sasara

Cara Memasang Rambu Ukur

1.  Atur ketinggian rambu ukur dengan menarik batangnya sesuai dengan kebutuhan, kemudian kunci.
2. Letakkan dasar rambu ukur tepat diatas tengah-tengah patok (titik) yang akan dibidik.
3. Usahakan rambu ukur tidak miring/condong (depan, belakang, kiri dan kanan), karena bisa mempengaruhi hasil pembacaan.
4.  Arahkan lensa pada teropong pesawat.

Cara penggunaan Rambu Ukur Dalam Pengukuran Sipat Datar

1. Rambu ukur ini terdiri dari dua buah yang masing-masing didirikan di atas dua patok/titik yang merupakan jalur pengukuran.
2. Alat sipat datar optis kemudian diletakan di tengah-tengah antara rambu belakang dan muka.
3. Alat sipat datar diatur sedemikian rupa sehingga teropong sejajar dengan nivo yaitu dengan mengetengahkan gelembung nivo.
4. Setelah gelembung nivo di ketengahkan (garis arah nivo harus tegak lurus pada sumbu kesatu) barulah di baca rambu belakang dan rambu muka yang terdiri dari bacaan benang tengah, atas dan bawah.
5. Beda tinggi slag tersebut pada dasarnya adalah pengurangan Benang Tengah belakang (BTb) dengan Benang Tengah muka (BTm).

Kesalahan dalam penggunaan Rambu ukur

a) Garis bidik tidak sejajar dengan garis jurusan nivo

b) Kesalahan pembagian skala rambu

c) Kesalahan panjang rambu

d)kesalahan letak skala nol rambu

Itulah beberapa ulasan mengenai instrumen tambahan jenis-jenis dan cara penggunaan rambu ukur. Untuk informasi lebih lengkap tentang alat ini silahkan KLIK
